分类:
插装阀
特殊功能阀
液控逻辑阀
MLOFC
产品特性
此类阀在口2与先导口之间有着有效密封
因为此类阀为非平衡,所以切换取决于压力。锥阀芯的打开和关闭 是三个区域的力平衡结果:口1区域=1 0 0 %,口2区域=8 0 %, 和先导口区域=1 8 0 %
所有端口都可以接受5000 psi (350 bar)的压力
此类阀在口2与先导口之间有着有效密封
因为此类阀为非平衡,所以切换取决于压力。锥阀芯的打开和关闭 是三个区域的力平衡结果:口1区域=1 0 0 %,口2区域=8 0 %, 和先导口区域=1 8 0 %
所有端口都可以接受5000 psi (350 bar)的压力
产品详情
技术参数
·工作压力 350BAR
·流量 200L/min
·内泄漏 24 cst时最大0.7 ml/min
·温度 -30°C至+120°(-22°F至+250°F)
·面积比 口3 to 口1: 1.8:1
口3 to 口2: 2.25:1

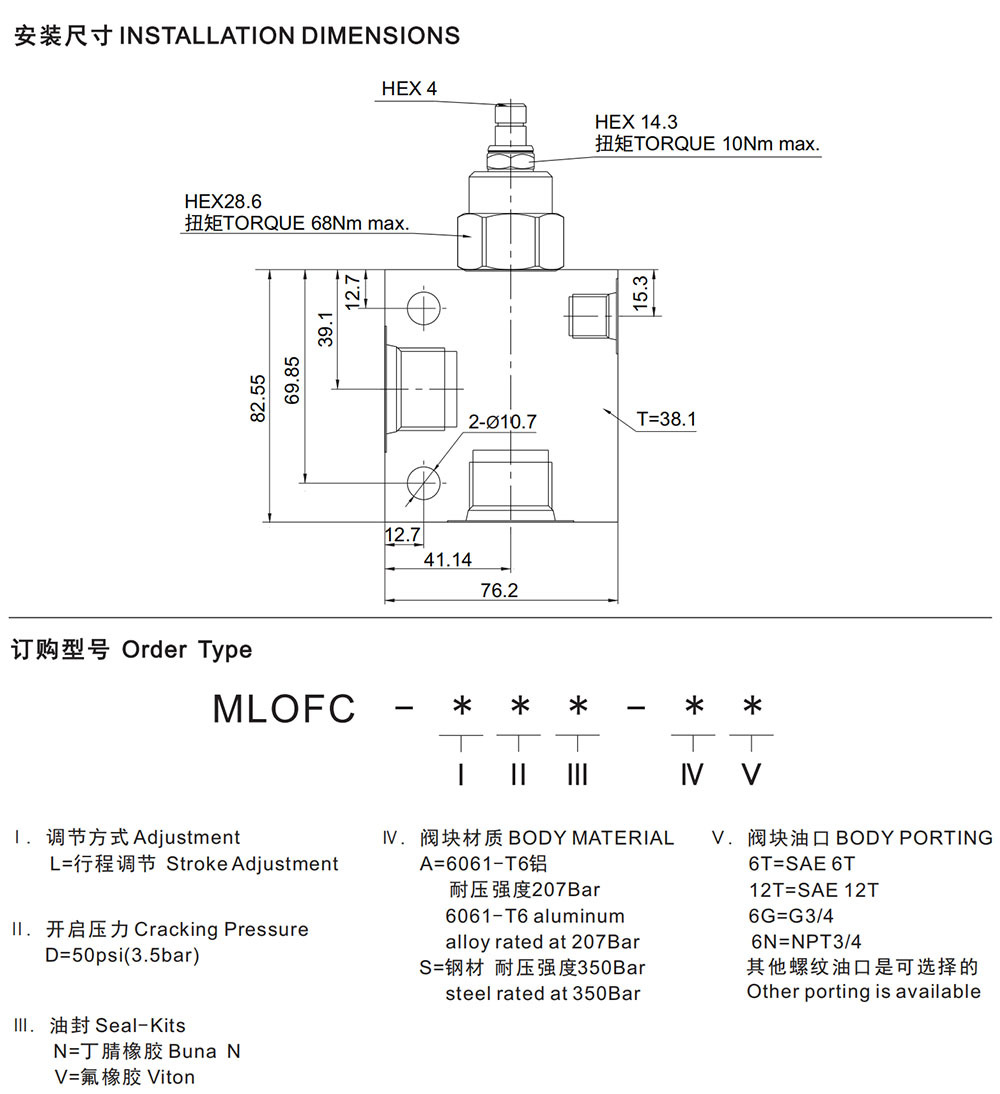

·插孔 见图
·流体 粘度为7.4至420 cSt的矿物基流体
产品特性
·此类阀在口2与先导口之间有着有效密封
·因为此类阀为非平衡,所以切换取决于压力。锥阀芯的打开和关闭
是三个区域的力平衡结果:口1区域=1 0 0 %,口2区域=8 0 %,和先导口
区域=1 8 0 %
·所有端口都可以接受5000 psi (350 bar)的压力
工作
此类非平衡,先导关闭逻辑阀为2通开关单元且在弹簧偏置下处于关闭状态.
工作口1或者口2压力将抵消弹簧力使阀开启而口3的压力会使阀关闭.口3产
生的作用力加上弹簧力必须比口1和口2产生的作用力之和大,阀才能保持关
闭状态.
注意:先导面积(口3)是口1作用面积的1.8倍且为口2作用面积的2.25倍。
